STORIE DI METALLI

IL NUOVO BIVACCO ZILIOLI SI VESTE DI CORTEX

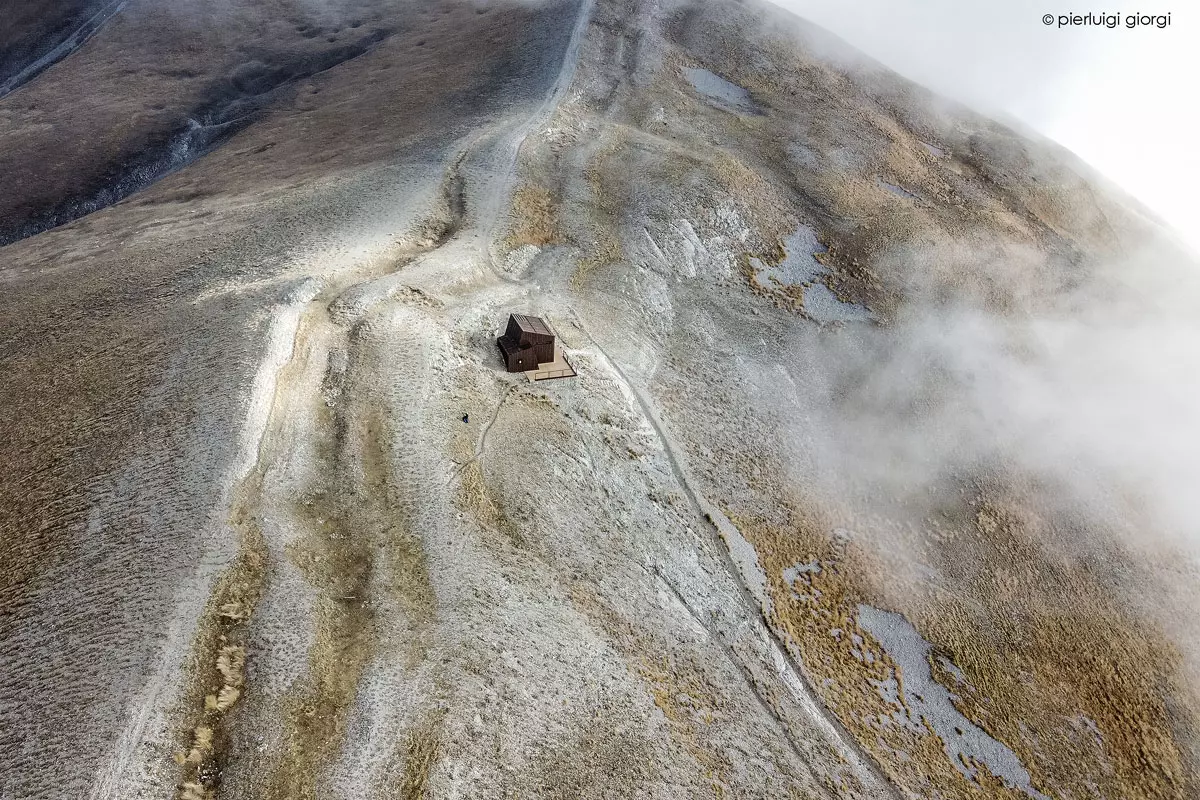

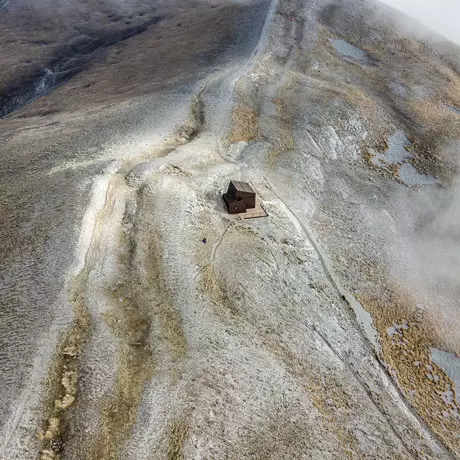

Sella delle Ciaule Monte Vettore 2253 m slm, Arquata del Tronto (AP)

Il terremoto ha colpito duro il 24 agosto del 2016 ed ancor di più il 30 di ottobre dello stesso anno, la montagna è ferita, i borghi distrutti ed uno dei simboli di questi luoghi, il bivacco Tito Zilioli, ha subito danni importanti tali da rendere inutilizzabile ed irrecuperabile la piccola costruzione realizzata nel 1960 ed intitolata al forte e giovanissimo alpinista ascolano che perse la vita nel 1958 sul Monte Vettore.
Da qui l’esigenza di ricostruire un nuovo bivacco a servizio della comunità, un necessario segnale di ripresa per questi territori.

Il nuovo bivacco è pensato in ordine ad una serie complessa di considerazioni: la problematica dello smaltimento del materiale proveniente dalla demolizione, la sicurezza rispetto al sisma e le estreme condizioni ambientali.

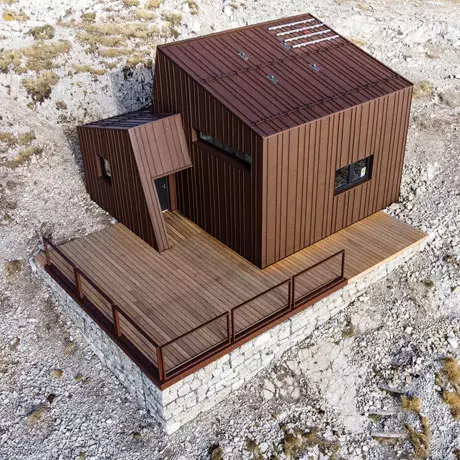

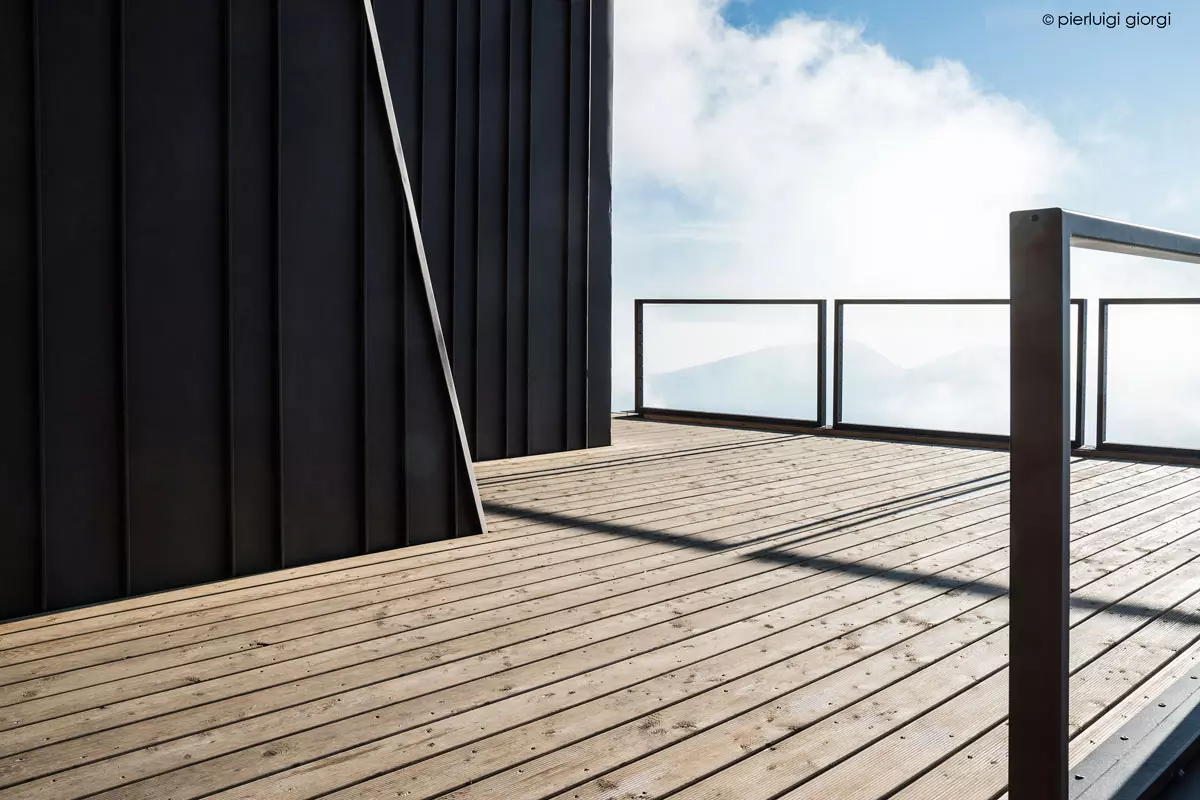

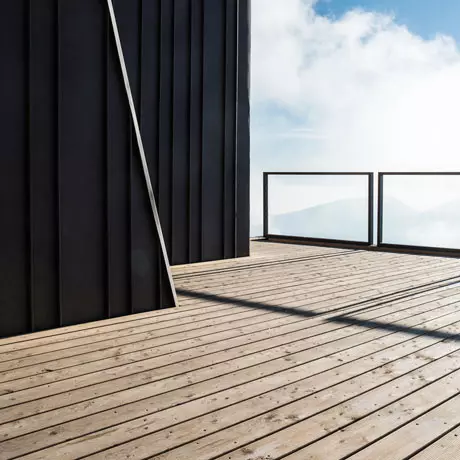

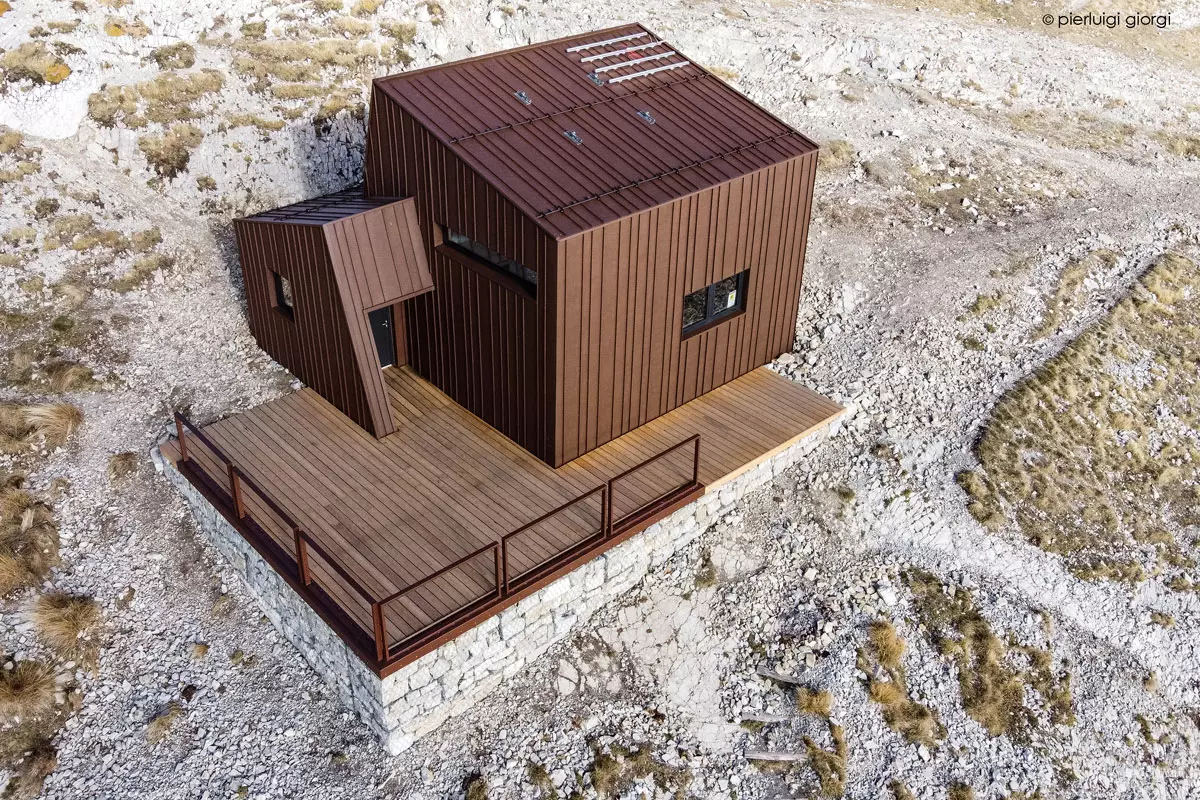

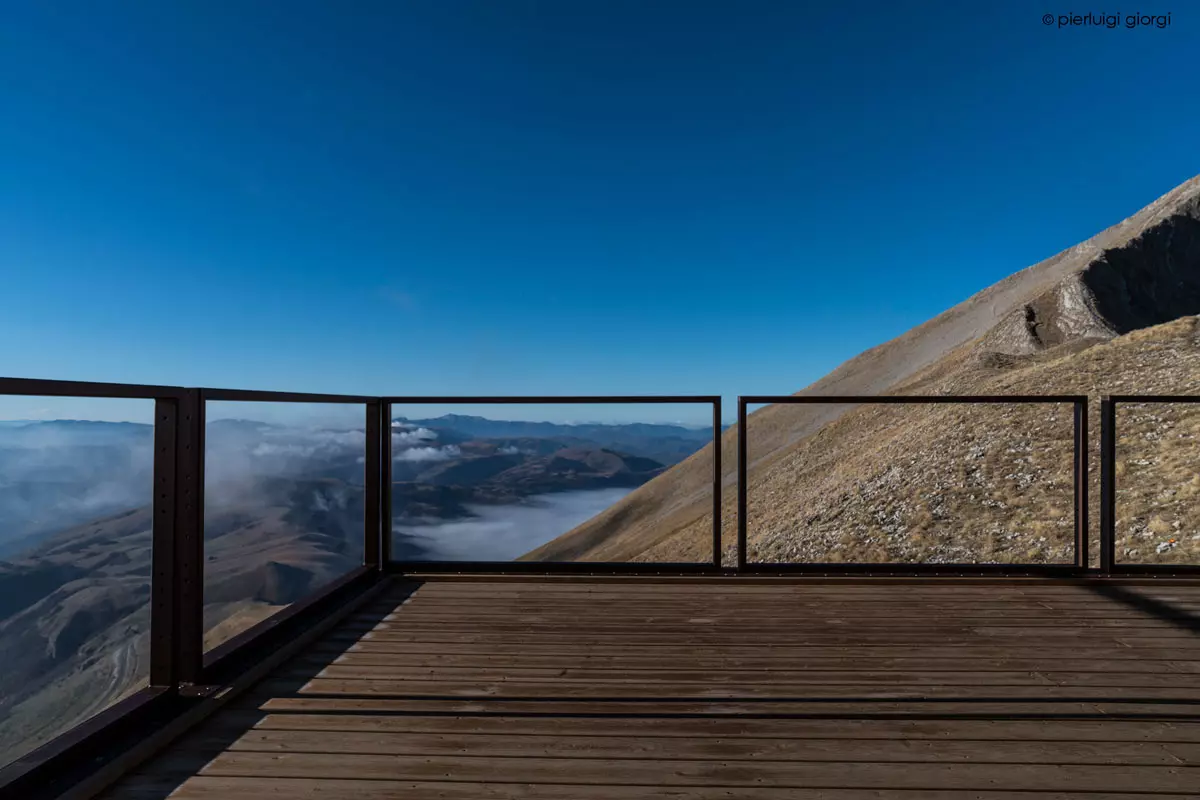

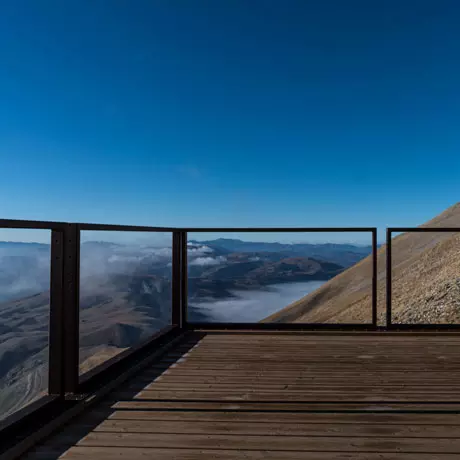

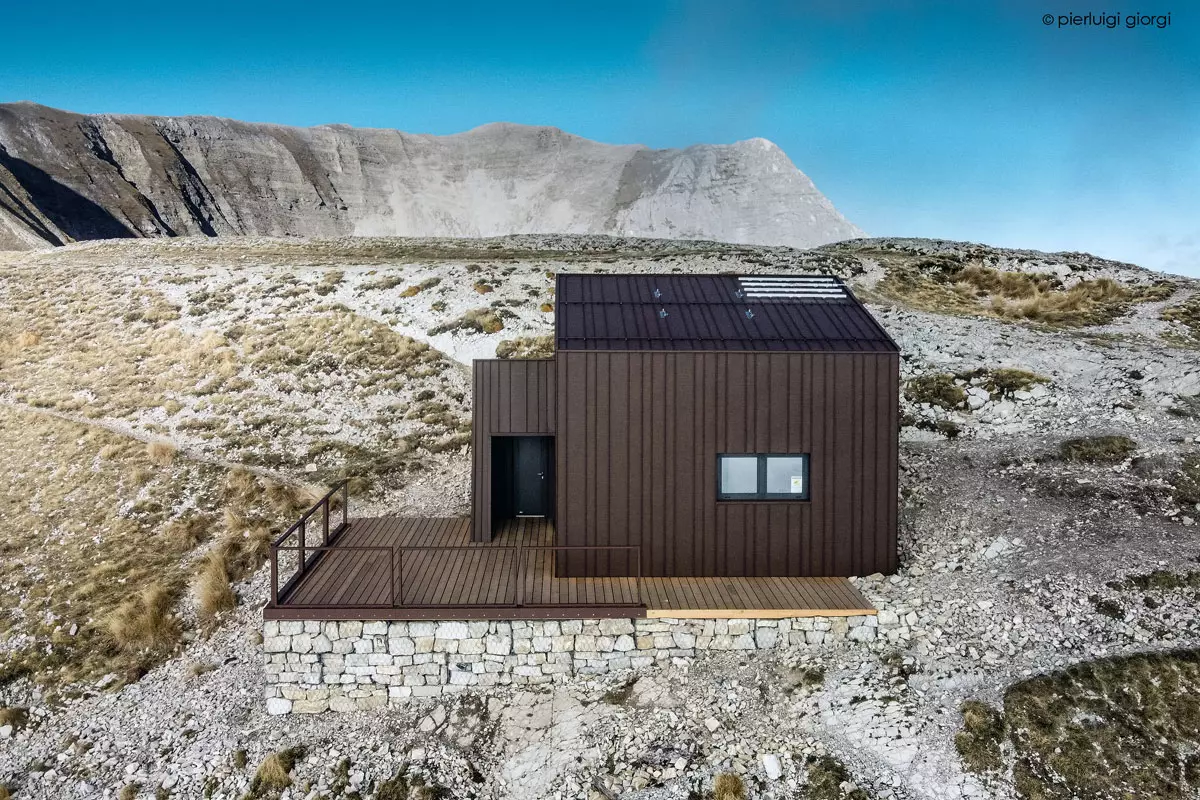

Il materiale derivante dalla demolizione dell’esistente è stato riutilizzato per la costruzione di un’ampia terrazza/basamento che facilita l’accesso al bivacco ma che rappresenta anche un punto di vista panoramico su di un paesaggio di straordinaria bellezza.

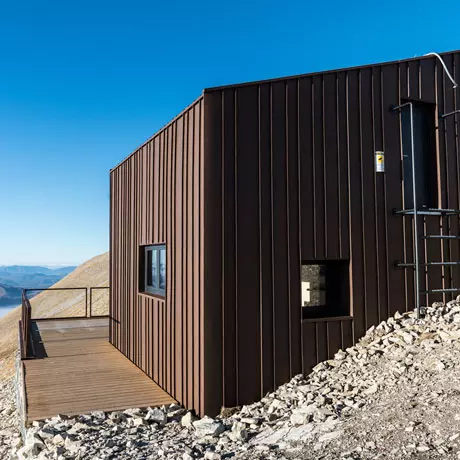

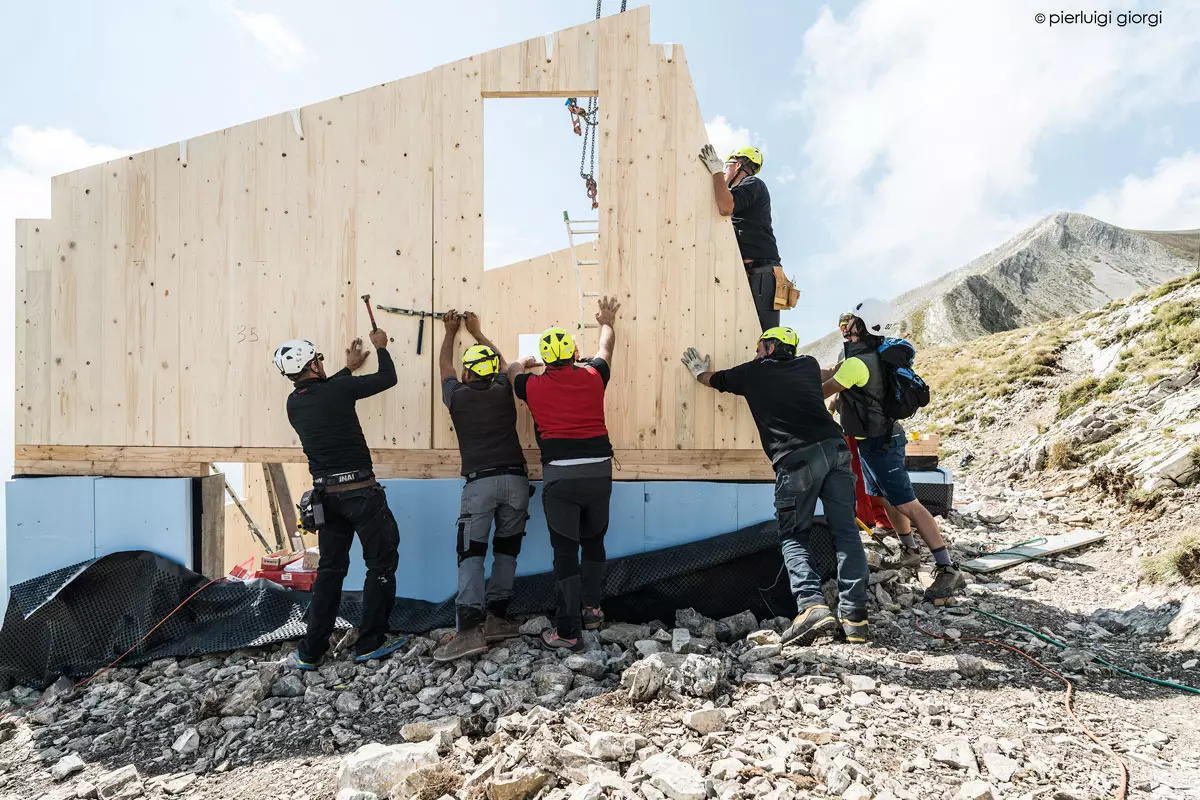

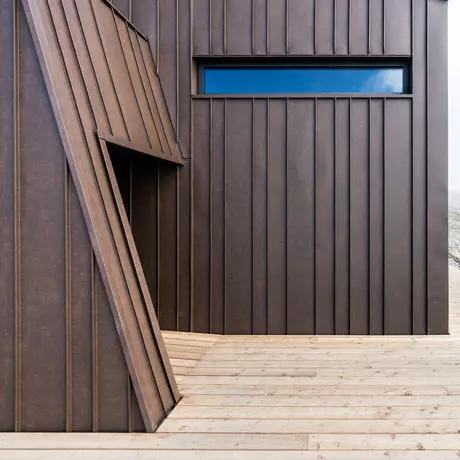

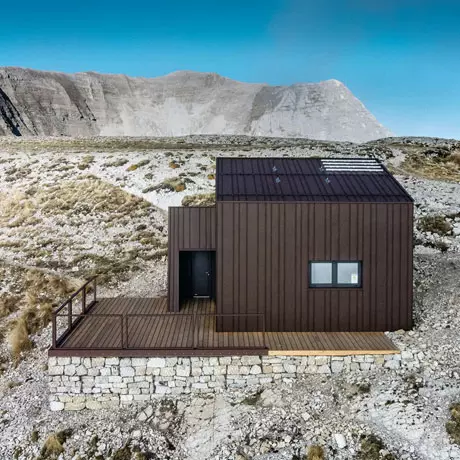

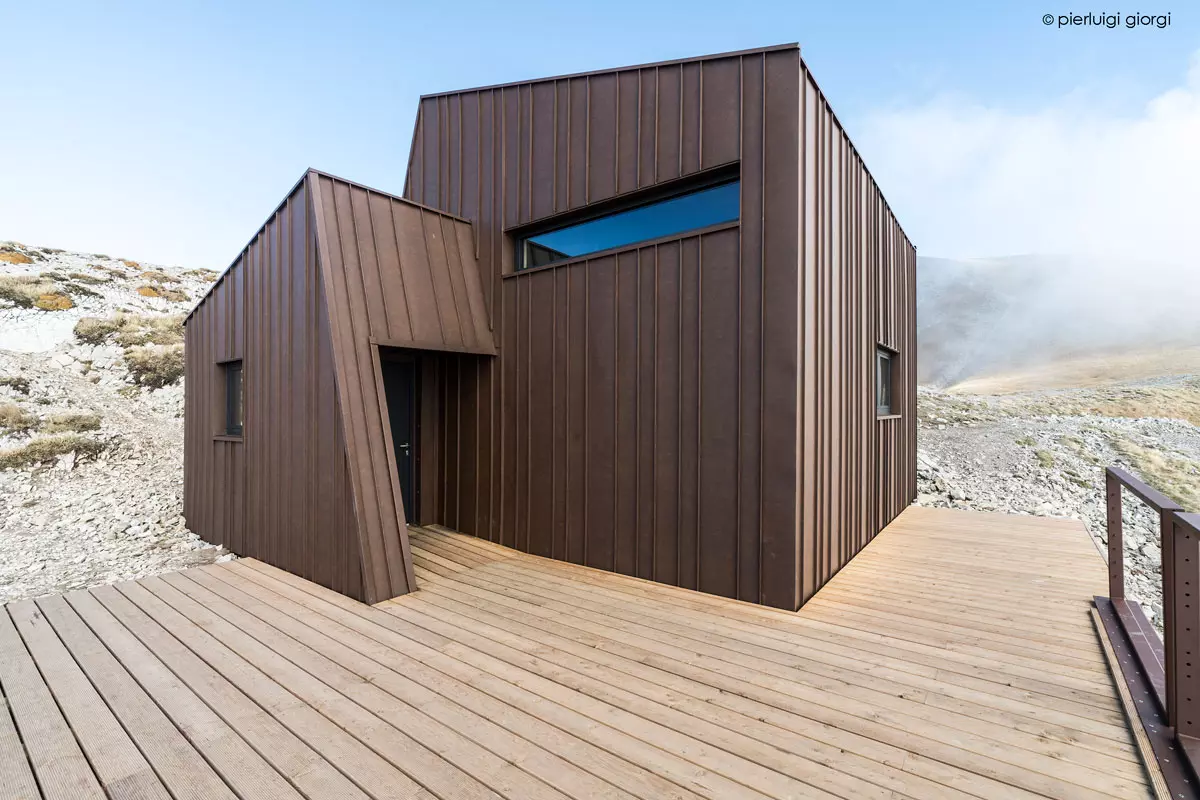

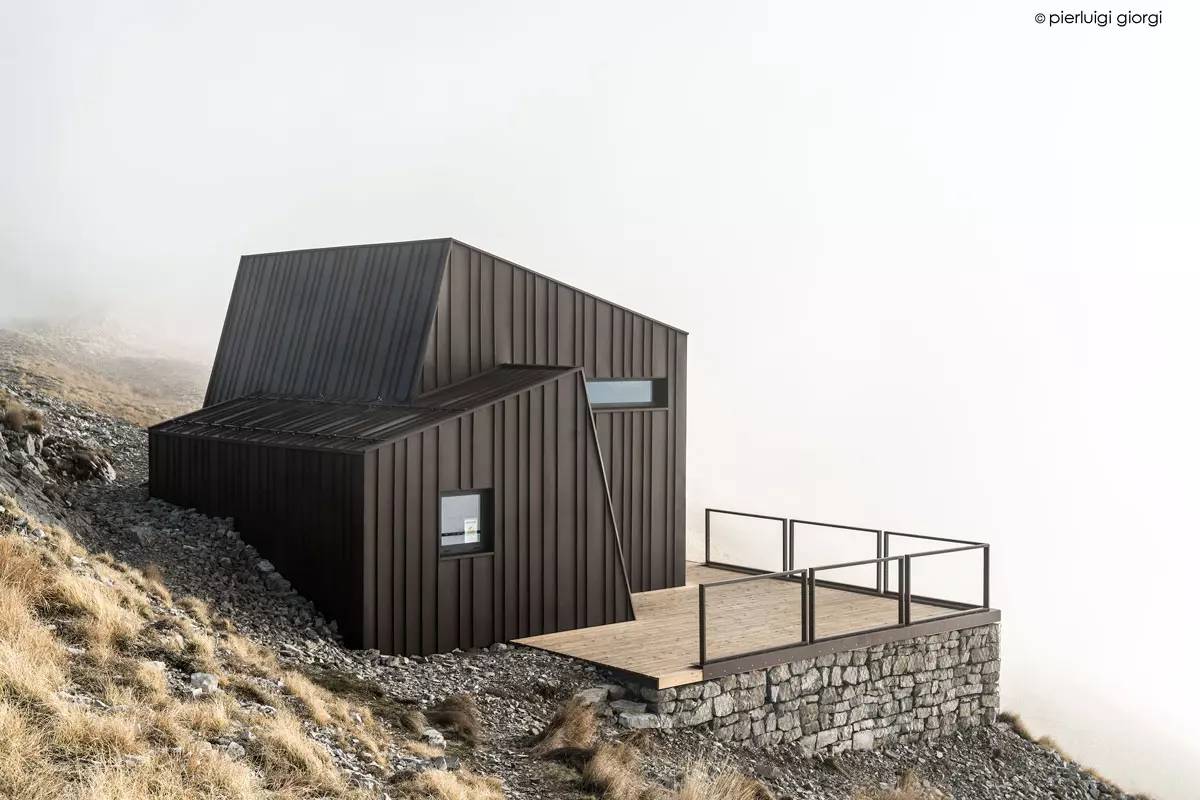

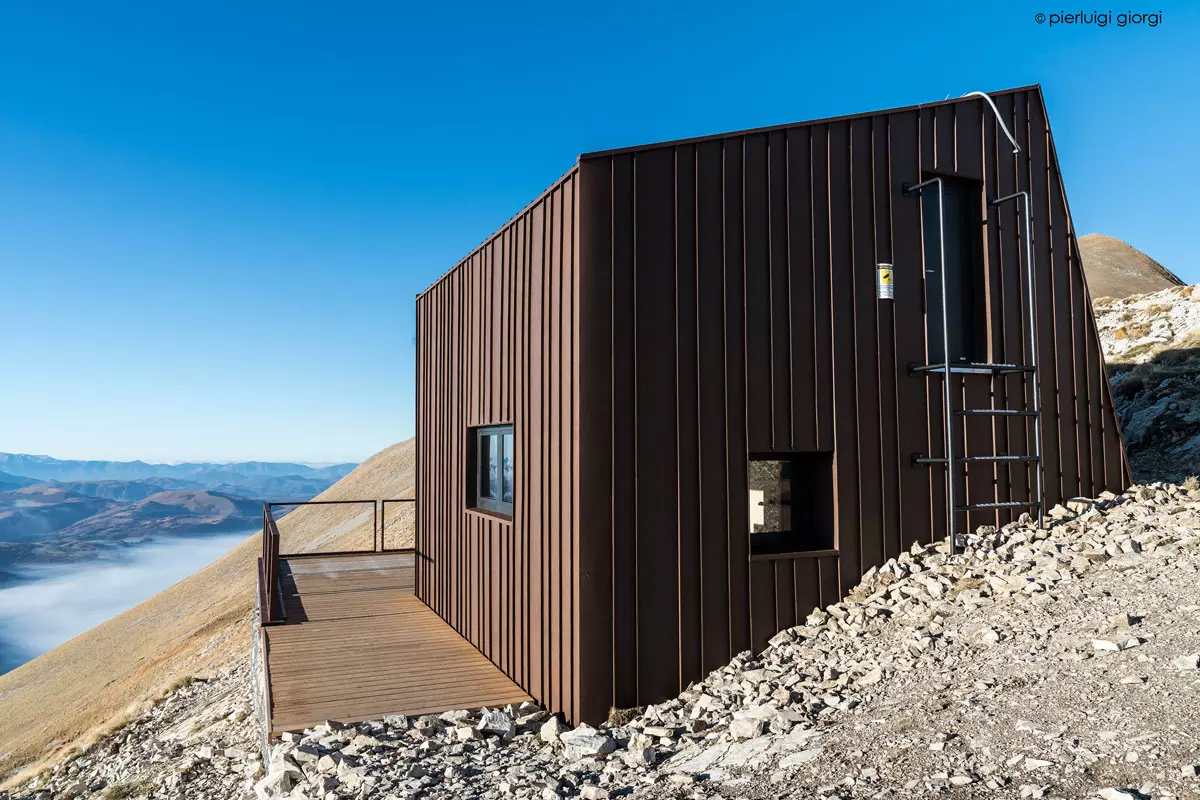

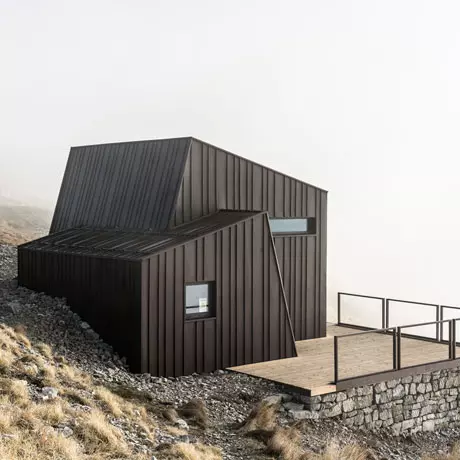

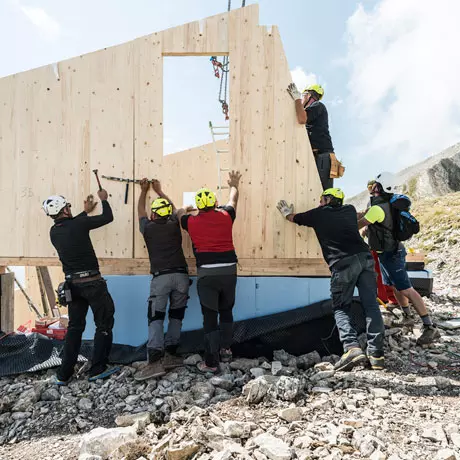

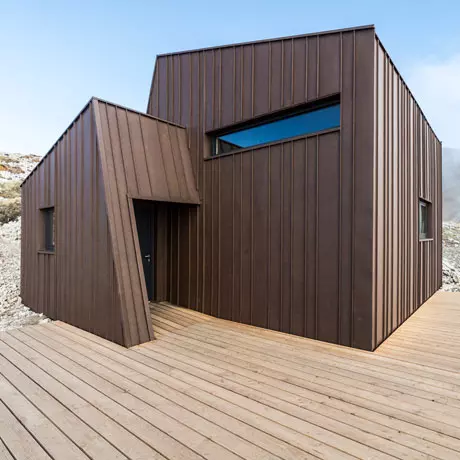

L’articolazione dei volumi ed il linguaggio formale dell’architettura tengono conto della particolare condizione ambientale in cui si trova la struttura: a 2.253m slm, in presenza di venti che possono raggiungere i 200 Km/h ed in un ambiente caratterizzato dal fenomeno che viene definito calaverna o galaverna: il deposito di ghiaccio in forma di aghi, scaglie o superficie continua ghiacciata su oggetti esterni, che si genera in presenza di correnti umide al perdurare di temperatura al di sotto dello zero. Tali particolari condizioni hanno condotto il progettista a disegnare la nuova struttura con alcune pareti inclinate, in particolare sul lato nord-est, sotto cresta, dove i venti soffiano con maggiore intensità; per quanto riguarda le scelte tecnologiche si è abbandonata sin da subito l'idea di ricostruire lo Zilioli utilizzando conci di pietra o tecniche costruttive “tradizionali”, sia per motivi dovuti a difficoltà di trasporto e di realizzazione, sia per garantire un maggior livello di sicurezza dal punto di vista sismico, si è deciso di utilizzare sistemi di prefabbricazione a secco: per la struttura il sistema a pareti in legno massiccio Crosslam, mentre a protezione della stessa è stato realizzato un rivestimento in alluminio Vestis Cortex con il sistema The Skin aggraffato: l’unica pelle che potesse garantire affidabilità sia dal punto di vista di tenuta idraulica che durabilità nel tempo, anche sottoposto alle estreme condizioni ambientali a cui è sottoposto il bivacco.

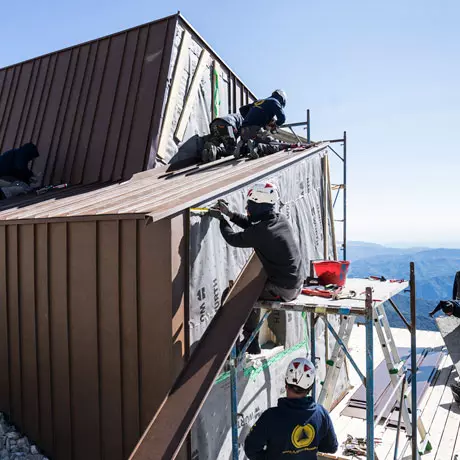

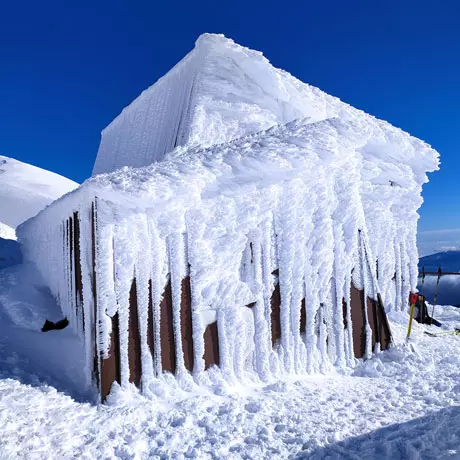

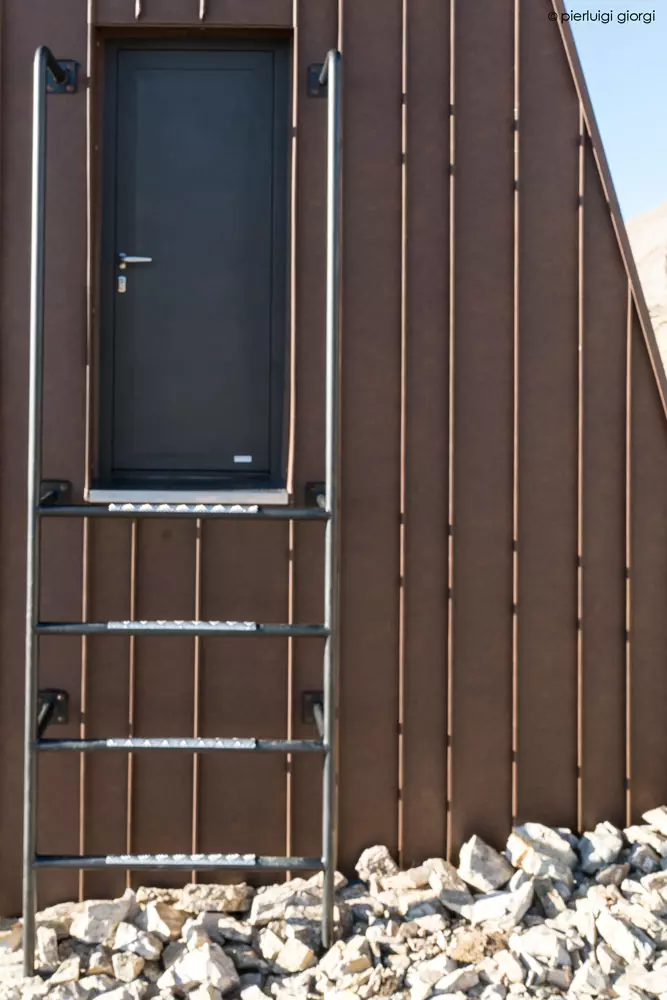

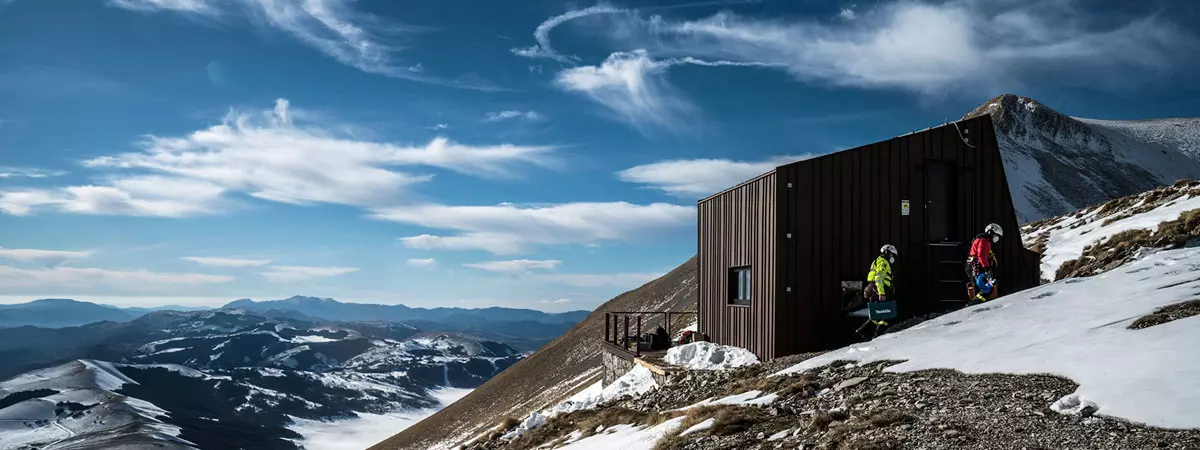

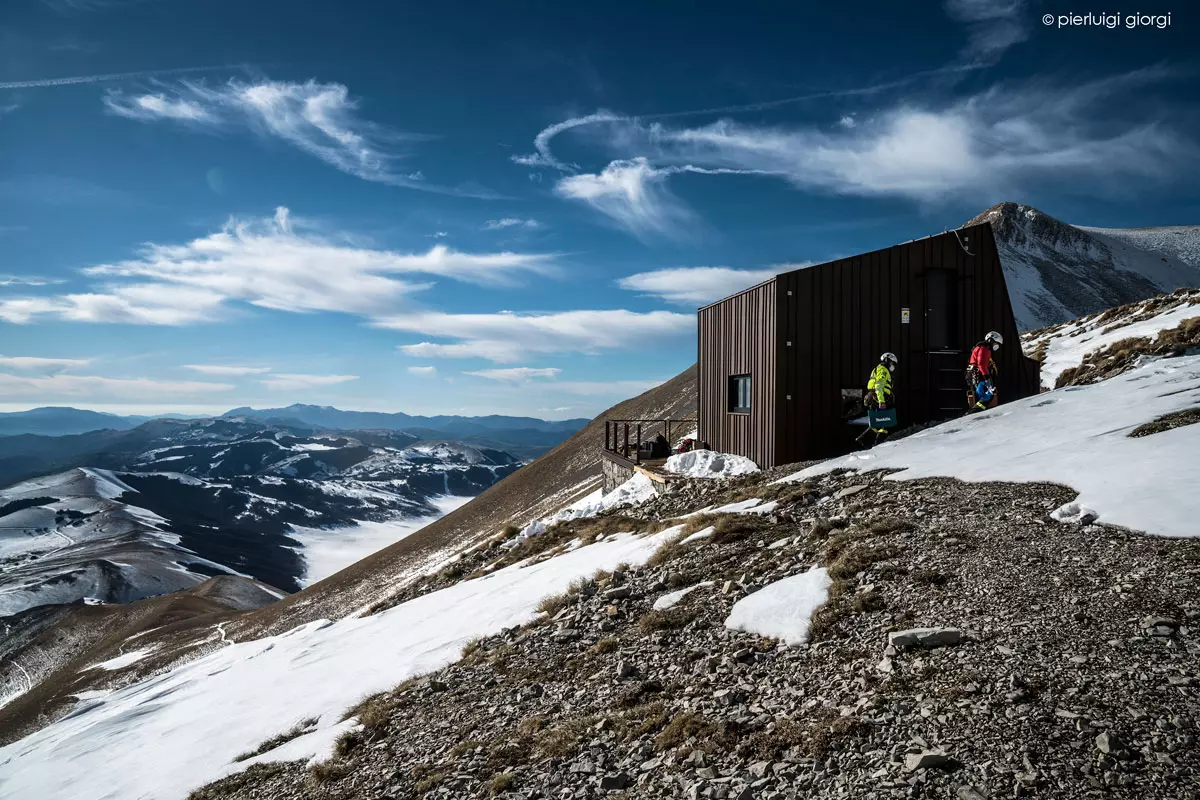

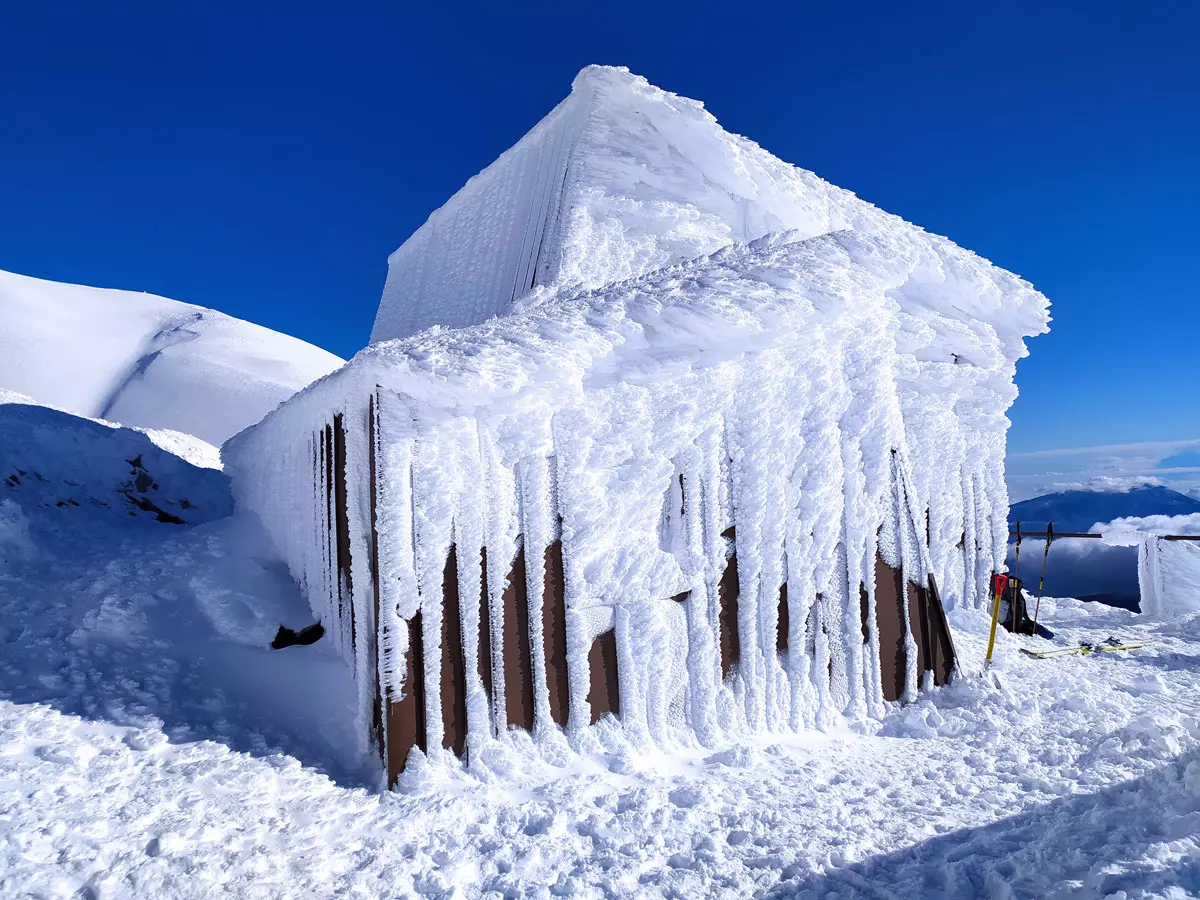

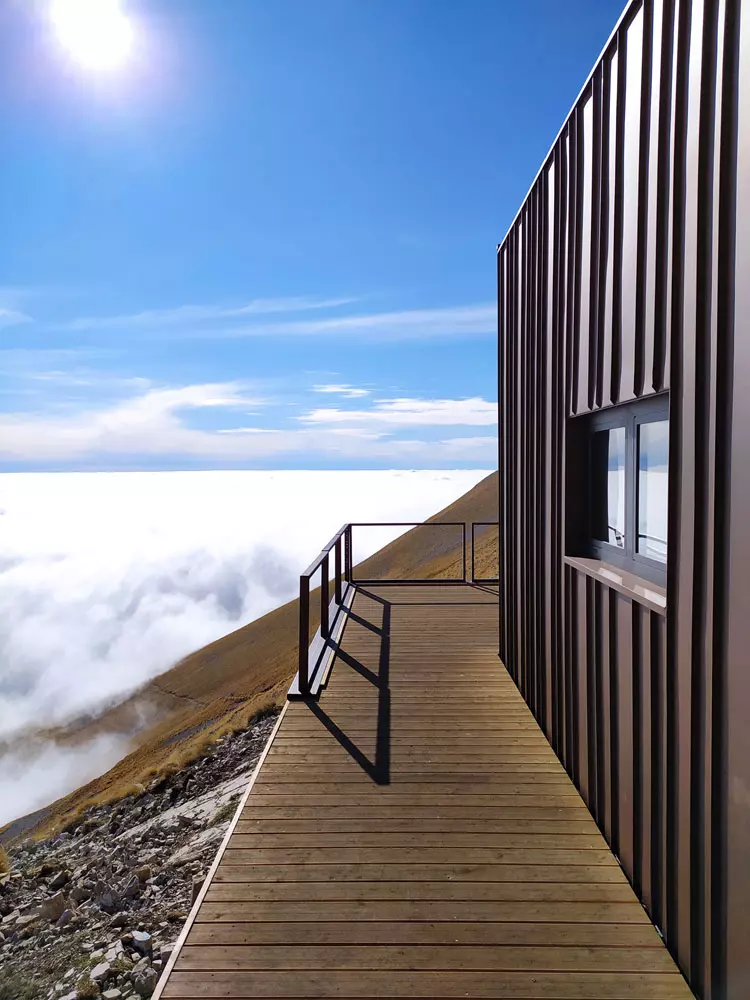

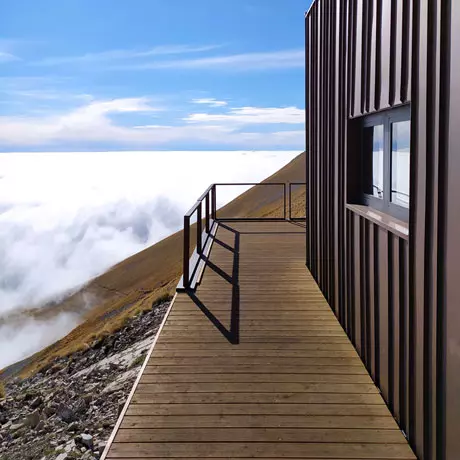

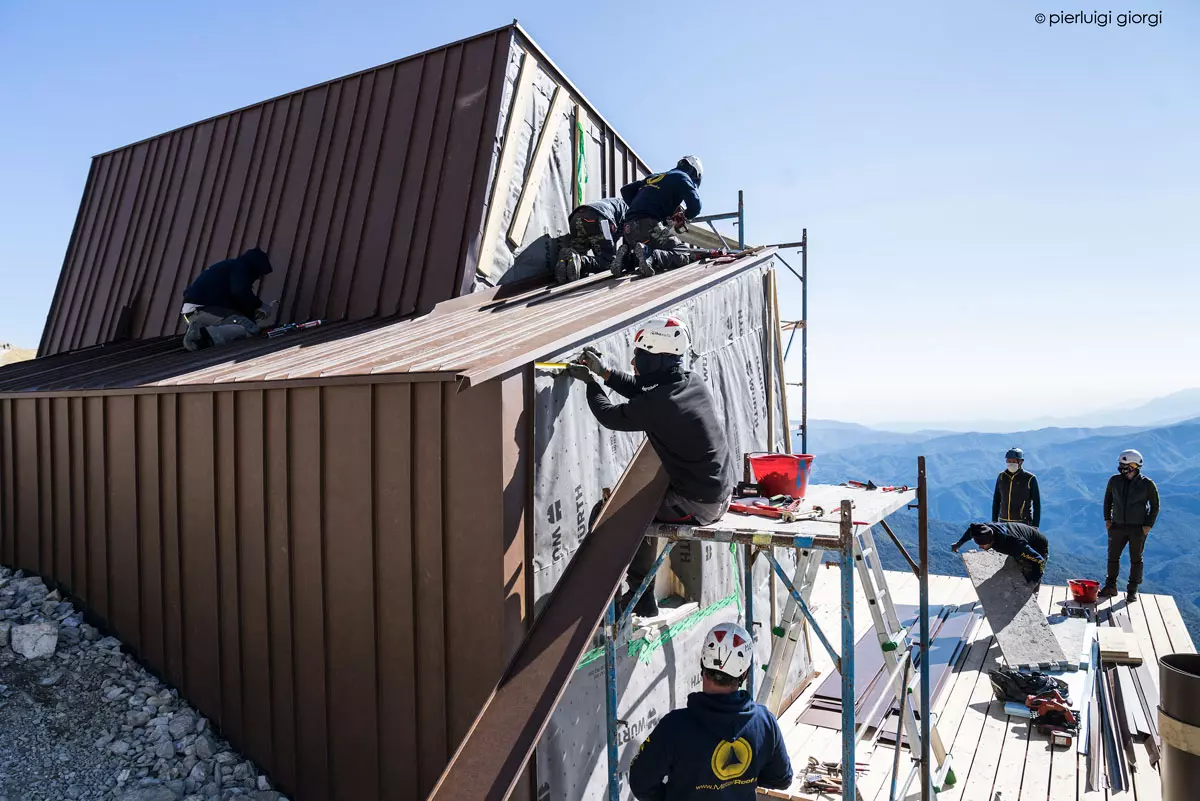

La tecnica della doppia aggraffatura con il sistema The Skin, grazie al supporto tecnico dell’Area Tecnica Rivestimenti della Mazzonetto che ha affrontato tutti i dettagli esecutivi dei nodi più critici, ed alle mani sapienti della Metal Roof che l’ha posato in opera, garantisce che non trafili acqua all’interno della struttura, anche quando la stessa è completamente avvolta da neve e ghiaccio come vediamo dalle suggestive foto allegate. La qualità della verniciatura, inoltre, garantisce che anche se sottoposto alla forza dei raggi UV oltre i 2.000m, il Vestis Cortex mantenga la sua particolare colorazione, che ben si integra nello splendido paesaggio in cui è inserito lo Zilioli.

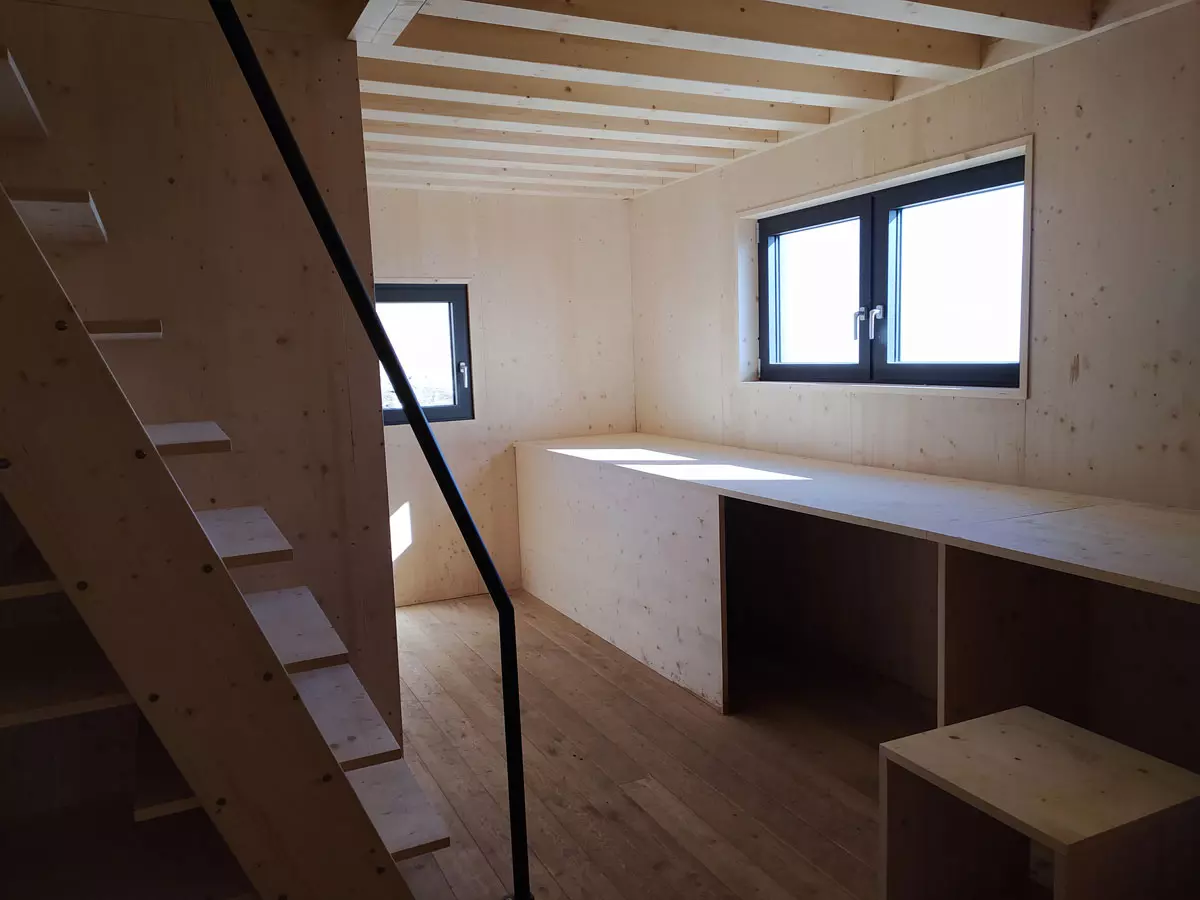

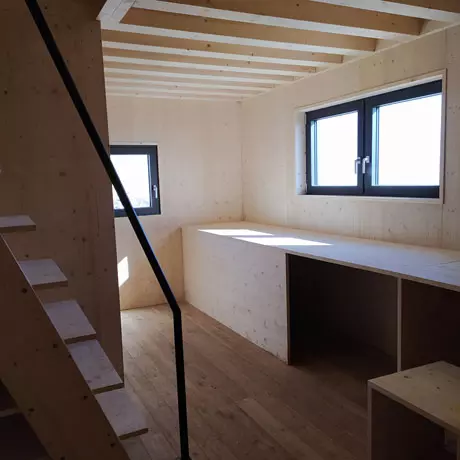

Gli interni hanno finiture esclusivamente il larice, dal pavimento, ai rivestimenti fino agli arredi, il tutto all’insegna della sobrietà e funzionalità. Il locale di emergenza ha 4 posti letto, alcune sedute e piani di appoggio; da qui, attraverso una porta, è possibile accedere alla parte accessibile su prenotazione: uno spazio con un grande piano che all’occorrenza può ospitare due posti letto, un piccolo locale riservato al Soccorso Alpino ed una scala che porta al livello superiore dove troviamo sei posti letto. Dal punto di vista delle dotazioni impiantistiche per l'energia elettrica sono stati istallati in copertura due pannelli fotovoltaici fino a 600 W per alimentare luce e sistemi di domotica per il controllo da remoto della struttura.

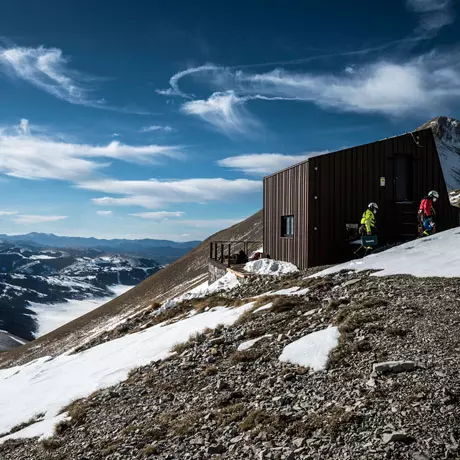

Il bivacco è stato realizzato in soli 60 giorni ma è progettato e costruito per durare a lungo nel tempo ed offrire riparo a coloro che si spingeranno fin in vetta al Monte Vettore.

pdfLeggi l'articolo apparso su Arketipo 149/21.




Vestis

IL METALLO
VESTIS, ALLUMINIO PREVERNICIATO
COLORE CORTEX FINITURA 3D

Leggerezza, resistenza alla corrosione e versatilità sono le principali caratteristiche che rendono l’alluminio il materiale del futuro, capace di sposarsi perfettamente alle nuove esigenze edili, integrando i desideri creativi ed estetici del progettista.

The Skin soluzione aggraffato

IL SISTEMA
THE SKIN SOLUZIONE AGGRAFFATO

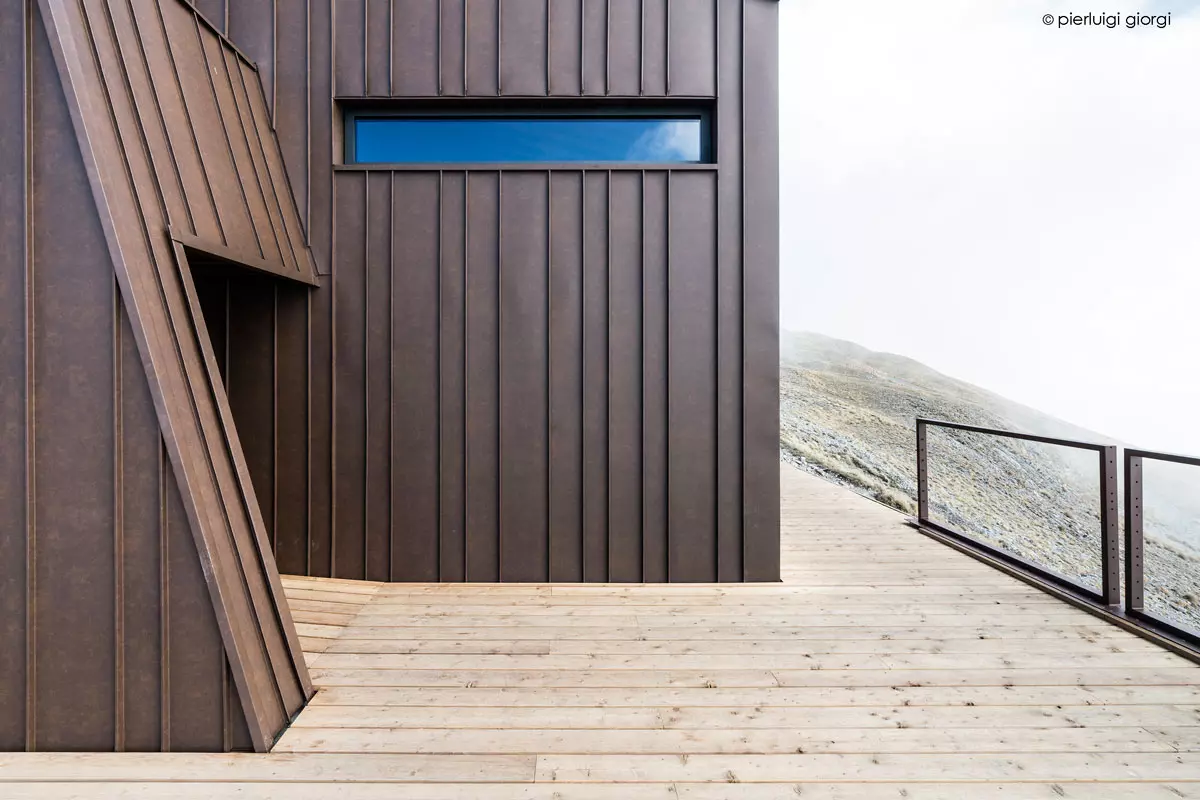

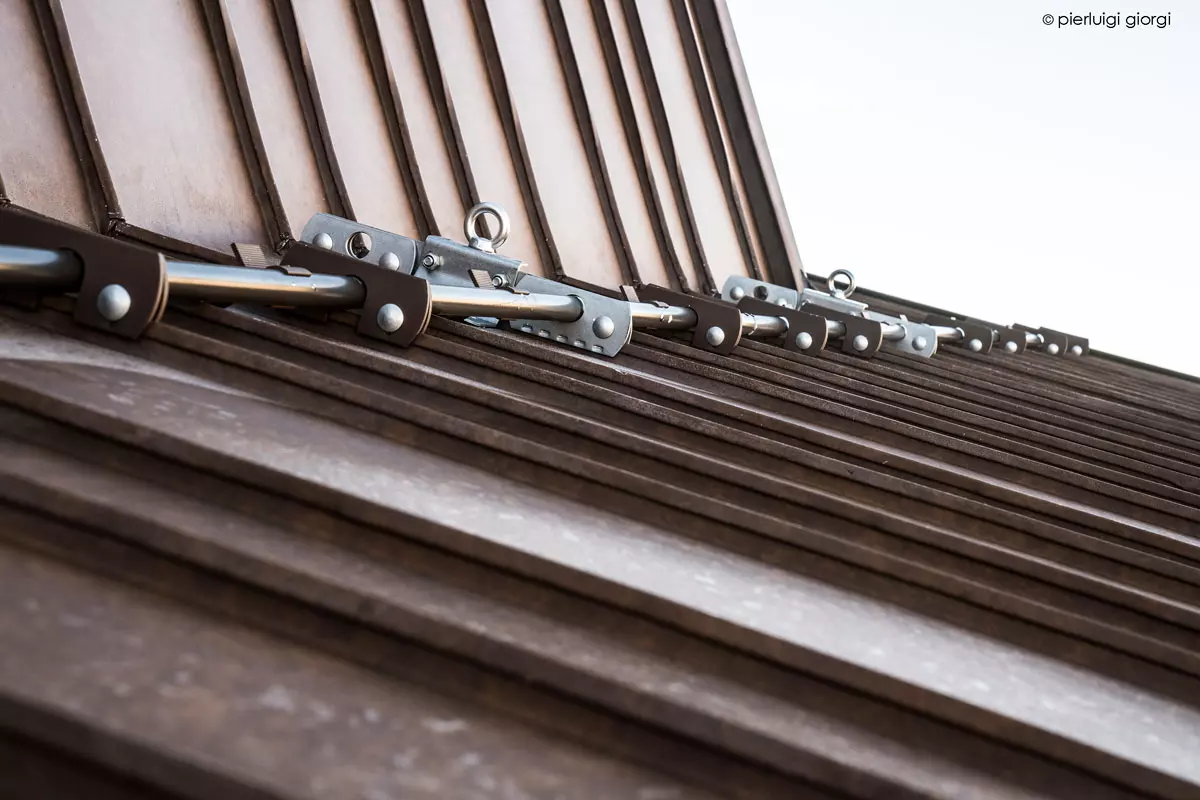

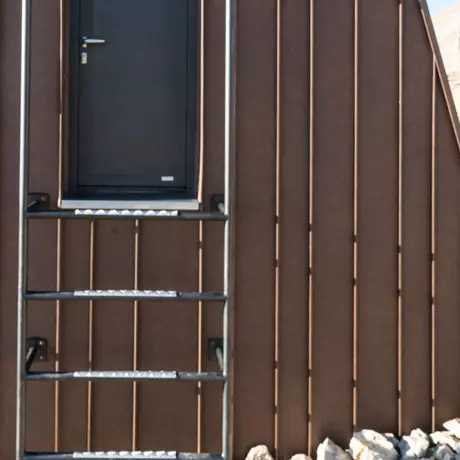

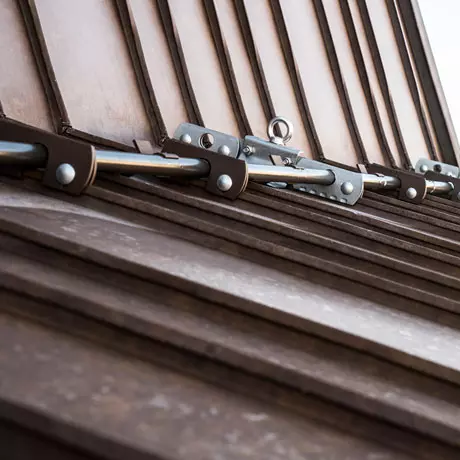

La tecnica dell’aggraffatura consente l’unione di lastre e nastri precedentemente profilati attraverso la sovrapposizione e ripiegatura dei lembi. Il fissaggio alla sottostruttura avviene con l’ausilio di graffette a scomparsa. Questo tipo di tecnica permette la massima flessibilità, garantendo la possibilità di rivestire le forme più ardite dell’architettura.

I PROGETTISTI

ARCH. VALERIANO VALLESI

Progetto architettonico: arch. Valeriano Vallesi
Direzione lavori: arch. Riccardo Giacomelli
Progetto strutturale: ing. Andrea Moser
Indirizzo: Vicolo Damiano Chiesa n.8 - 60044 Fabriano AN
e-mail: archi.vallesi@gmail.com
Crediti fotografici: Pierluigi Giorgi fotografo

Arch. Valeriano Vallesi, nato ad Ascoli Piceno il 20-02-1961.

1991 LAUREA SPECIALIZZAZIONI E ABILITAZIONI: Laurea in Architettura presso l'Università degli Studi G. D'Annunzio "Chieti" Facoltà di Pescara con tesi in Progettazione architettonica. 1992 Specializzazione post-laurea di "Tecnico per il controllo energetico ambientale in edilizia" dipartimento di Energetica della Facoltà di Ingegneria di Ancona. 1999 Abilitato per le attività in materia di prevenzione antinfortunistica nei cantieri edili, Decreto legislativo 14 agosto 1996, n. 494. 2000 Specializzazione in “Nuove tecnologie (progettazione in zone sismiche)” corso B/A1 FSE 97. 2006 Specializzazione in “Acustica applicata e metodologie di controllo del rumore” alla Facoltà di Ingegneria Dipartimento di Energetica Università Politecnica delle Marche. 2012 Corso di aggiornamento coordinatori per la progettazione e per l’esecuzione dei lavori nei cantieri.

L'INSTALLATORE

METAL ROOF S.R.L.

Installatore: Metal Roof s.r.l.
Indirizzo: Viale dell’ industria, 3 – 63813 Monte Urano (FM)
Telefono: +39 0734841012
e-mail: info@metalroof.it
Web: www.metalroof.it

La Metal Roof fondata da Andrea Smerilli nel 2006 realizza in Italia coperture e rivestimenti metallici per fabbricati civili, commerciali e industriali.
Inizialmente la nostra azienda si è specializzata nella tecnica della doppia aggraffatura che è di fatto uno dei sistemi di copertura più affidabili, successivamente abbiamo affrontato anche la posa di tegole, scaglie e scandole.
I materiali che usiamo: alluminio, rame, zinco-titanio e acciaio, sono molto versatili e si adattano facilmente alle esigenze dell’architettura. La scelta del metallo come rivestimento di facciate e copertura permette di realizzare, opere uniche, ecologicamente sostenibili, funzionali e durevoli nel tempo.

Il nostro staff tecnico è composto da personale esperto e specializzato. Curiamo con particolare attenzione la selezione, la formazione e la qualificazione affinché possano sempre raggiungere l’obiettivo di soddisfare il cliente con competenza, qualità e serietà.
Il 90% dei clienti entra in contatto con l’azienda grazie ad un passaparola di commenti positivi di amici, infatti la soddisfazione del cliente è la nostra forza produttiva.
